Prime-PA-MSC64颜色/光照度测量方案:显示屏MURA穆拉检测
更好的颜色、光照度测量方案
PA-MSC64非接触型分光测色仪/分光光度计/色差仪/光照度检测仪
支持在线和工业应用量身定制
多光谱相机MSC 64是一种超高分辨率成像光和颜色测量设备。它的两个滤光轮,每个滤光轮有八个滤光位置,将工业摄像机的彩色测量灵活性提升到了一个新的水平。MSC64具有64种可能的滤光片组合,可用于多种不同的光和颜色测量,从用作生产测试中的色度计,使用2°CIE标准观察器的颜色灵敏度功能,到实验室用作高精度多光谱相机。
产品具体应用
照度分布
亮度强度分布
色度坐标(x, y, Lv)
主波长λ
离散光谱特性(理论上,入射光的波长范围可达64个,严格取决于滤波器配置)
相关色温(CCT)
同质性
MURA穆拉(屏幕显示器、皮革布料、半导体表体为主)
Mura类型的缺陷,一般用于在屏幕显示行业中,描述在屏幕显示的测试过程中,形成的团块状坏点区域,在表面检测领域常常用来表述皮革,布料,半导体磨砂面等表面团块且与纹理背景有差异的团块缺陷类型。
多光谱相机MSC 64是我们以稳定、高效为目标而重新定义和设计的一款产品。简单精巧的设计便于清洁维护,可稳定用于工业生产环境中。测量数据可以通过“机对机”式交互即时传输到您的软件界面,在保证精度的同时,减少了人工操作的需求。
非接触设计
多光谱相机MSC 64在测量过程中不会接触样品,从而防止样品损坏,同时避免交叉污染。这种用于工业用途的在线非接触式质量控制系统提供了非破坏性的颜色、光照度测量和连续报告。
简洁紧凑
简洁的测试硬件设计、极优的空间占比、独立的电子配件模块使得这款产品可被置于生产线中。
与QC实验室的测量设备相关性
我们的在线颜色、光照度测量和色差评估系统能够对生产运行进行全面覆盖,且保持与质量控制实验室中的测量系统的相关性。
多光谱相机MSC 64 技术参数
滤光轮组: 2组, 每组8波段, 共计64位滤光波段
有效分辨率: 44.7 MP (8192 x 5460 px)
采集实效: 0.5s~60s 依照不同曝光时差设置
From 0.5 seconds up to 60 seconds dependently from exposure time for different illuminations.
(1/8)波段定位时效: Positioning time 1/8 rotation 100 ms
(1/2)波段定位时效: Positioning time 1/2 rotation200 ms
精度Accuracy and precision ΔL < 3 %, Δx,y < 0.0020
测量区域: 0.1 cd坎德拉/m2...10.000 cd坎德拉/m2
相机参数: 44.7-megapixel CMOS 全幅曝光传感器 (global shutter) ,像素元 3.2 μm square pixels.
输出制式: 12-bit output format.
信噪比: SNR>58 db.
整体尺寸: 327*212*246mm
整体重量: 约7.6KG

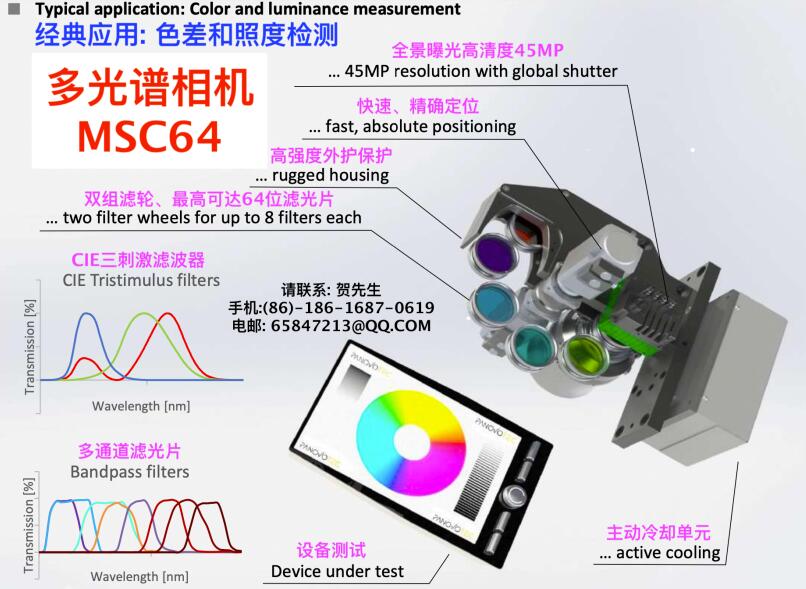

产品解析图参考

-
